下面日皓焊切小编为大家介绍一下清枪器的铰刀如何安装

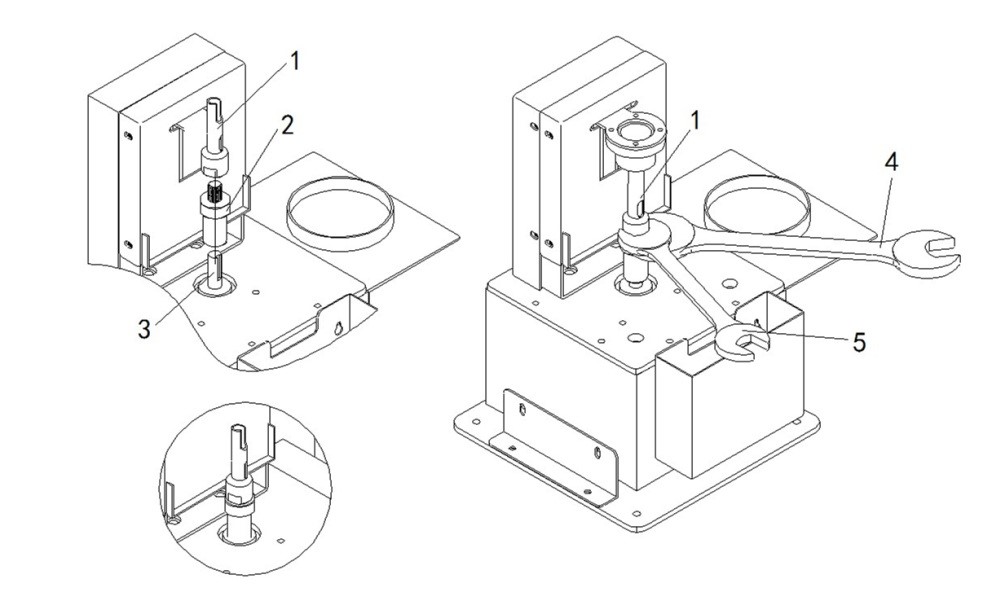

铰刀的安装如图1

1 铰刀 2 铰刀连接杆3电机马达

4 开口扳手 SW225开口扳手 SW17

图1：铰刀安装

提示

·更换铰刀时，只允许使用合适的开口扳手。

 拧动铰刀连接杆（2）时，使用SW22；拧动铰刀时，使用SW17.

·请注意，应将铰刀连接杆（2）装在正确的位置上

1将铰刀连接杆（2）安装在电机马达（3）上.

2装上铰刀（1）。

3 将开口扳手SW17（5）将铰刀（1）拧紧（最小拧紧力矩20Nm），拧紧的过程中用开口扳SW22（4）固定住铰刀连接杆（2），方便铰刀（1）拧紧。

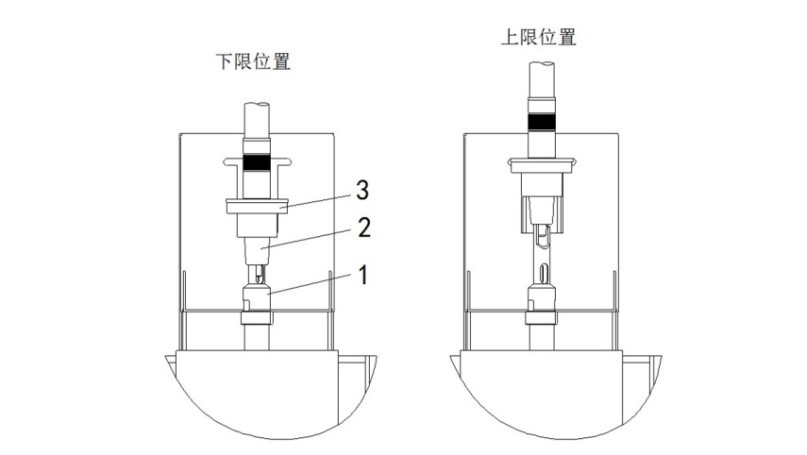

行程高度范围如图2

1 铰刀2 喷嘴3 喷嘴固定座
